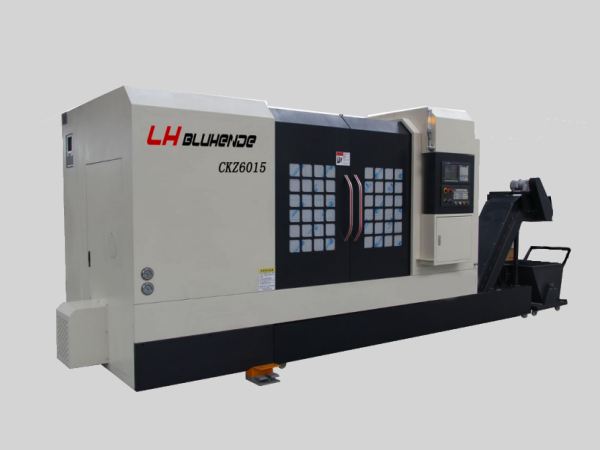

名  稱

單位

參數

備注

機床能力

床身上最大回轉直徑

mm

φ750

床鞍上最大回轉直徑

mm

φ550

最大切削直徑

mm

φ600

最大切削長度（卡盤面到頂尖）

mm

1500

傾斜角度

Deg

45

主軸中心至地面高度+

mm

1117

最大允許工件重量（包括卡盤）

卡盤+

kg

650

卡盤和尾座

kg

1800

導軌跨距

X軸+

mm

375

Z軸+

mm

622

軸向進給

最大行程

X軸

mm

390

Z軸

mm

1650

快速進給速度

X軸

m/min

18

Z軸

m/min

15

絲杠直徑x螺距

X軸

mm

φ50x10

Z軸

mm

φ50x10

導軌形式

X軸

RGH55

Z軸

RGH55

進給電機功率

X軸

kw

2.5

Z軸

kw

3

進給電機扭矩

X軸

N.m

20

Z軸

N.m

27

主軸

主軸鼻端形式

A2-8

選配A2-11

主軸軸承直徑（前/后）

mm

φ225/φ210

卡盤型號

10”

選配12”

主軸通孔孔徑

mm

φ102

卡盤孔直徑（中空）

mm

φ90

主軸轉速

r/min

2000

主軸電機功率

kW

22

主軸最大扭矩

N.m

420

主軸電機額定轉速

rpm

750

刀塔

刀塔形式

伺服液壓

刀塔中心高

mm

125

刀盤直徑

mm

420

刀盤厚度

mm

100

刀位數

12

換刀時間

30°

s

0.15

45°

s

0.2

180°

s

0.65

外圓刀具尺寸

mm

25

鏜桿直徑

mm

φ40

尾座

頂尖形式

液壓

選配液壓旋轉

芯軸直徑

mm

Φ120

頂尖錐度

MT#6

頂尖行程

mm

100

導軌類型

硬軌

導軌跨距

mm

424.5

尾座行程

mm

1400

尾座移動方式

床鞍拖動手動鎖緊壓板型

選配可編程控制并自動鎖緊型

機床精度

定位精度

X軸

mm

0.01

Z軸

mm

0.012

重復定位精度

X軸

mm

0.005

Z軸

mm

0.008

其他

液壓油箱容量

L

60

冷卻液箱容量

L

240

潤滑油壺容量

L

2

機床占地面積

長度+

mm

4400

寬度+

mm

2200

機床高度+

mm

2000

機床總長度（含排屑機）+

mm

5900

機床重量+

kg

8600
